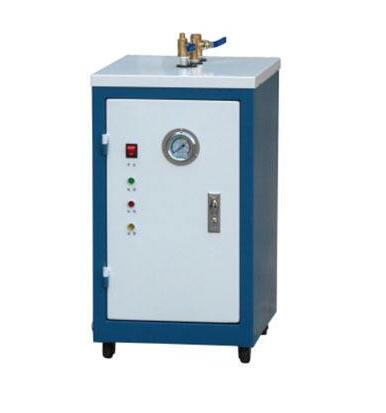

电磁加热蒸汽发生器

产品介绍

电磁加热蒸汽发生器是一种自动连续地产生低压蒸汽的微型蒸汽设备，可为蒸箱、蒸汽熨斗、蒸汽整烫夹机提供必需的干燥蒸汽，在食品厂、职工餐厅、豆浆店、服装厂较为常见。

电磁加热蒸汽发生器主要由供水系统、自控系统、炉胆与加热系统及保护系统等组成。它的基本工作原理是：通过一套自动控制装置，确保运行过程中液体控制器或高、中、低电极探棒反馈控制水泵的开启、闭合、供水量长短、炉胆加热时间；由压力继电器调定的较高蒸汽压力随着蒸汽的不断输出，炉胆水位不断下降，当处于低水位（机械式）、中水位（电子式）时，水泵自动补水，到高水位时，水泵停止补水；与此同时，炉胆内电热管继续加热，源源不断产生蒸汽，面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值，整个过程均可通过指示灯自动显示。

电磁加热蒸汽发生器供水系统是全自动蒸汽发生器的咽喉，源源不断地供给用户干燥蒸汽。当水源进入水箱后，打开电源开关，经自控信号的驱动，耐高温电磁阀打开，水泵工作，通过单向阀注入炉胆。当电磁阀、单向阀堵塞或损坏，供水达到压力时将经过过压阀溢水回到水箱，从而保护水泵。当水箱断水或在水泵管路内有残余空气时，只进空气不进水，只要通过排气阀迅速排气，待有水喷出，关闭排气阀，水泵就能正常工作。供水系统中主要的部件是水泵，大多采用较高压力和较大流量的多级旋涡泵，小部分采用膜片泵或叶片泵。

液位控制器

液位控制器是发生器自控系统的中枢神经，分为电子式和机械式两大类。电子式液位控制器通过3根高低不一的电极探棒控制液面（即水位的高低差），从而控制水泵的供水量和炉胆电热系统的加热时间，工作压力稳定，应用范围比较广。机械式液位控制器采用不锈钢浮球式，适用于炉胆容积较大的发生器，工作压力不太稳定，但便于拆洗、保养、维修。

炉胆

炉胆本体一般均采用锅炉专用无缝钢管制成，呈细长直立式。电加热系统采用的电热管大多由1根或多根不锈钢电热管弯曲组合而成，其额定电压通常为交流380伏或220伏。而其表面负荷一般在20瓦/平方厘米左右。由于发生器正常工作时有较高的压力和温度，保护系统可使其在长期运行中、可靠、。一般都采用高强度铜合金制作的阀、单向阀、排气阀，实施三级保护。部分产品还增加了水位玻璃管保护装置，增加了使用者的感。
